Кухня по собственному проекту: чертежи

Кухня по собственному проекту: чертежи.

Возникала у вас когда-нибудь в магазине, возле ценника на мебель, мысль: «Ну, кто-то же это делает, значит, и я смогу!» Если да, то задача выполнимая, не боги горшки обжигают. Немного полезных сведений, которые помогут создать собственный проект кухни, от нашего интернет магазина Фурнитура мебельная.

Несколько причин сделать мебель самому:
  1. Собственноручно созданный кухонный гарнитур обойдется вам дешевле купленного.
  2. Мебель отлично подойдет к размерам кухни, вы сможете учесть все особенности помещения.
  3. Можете быть уверены в уникальности своей кухонной мебели и в том, что она уж точно будет сделана на ваш вкус.


Если этих причин достаточно для того, чтобы не остыть и приняться за работу, давайте начнем с основ. Итак, проектирование и чертежи кухни - начало начал.
На этапе проектирования ничто не будет полезно так, как собственная фантазия. Чтобы понять, с какого конца приступить к выполнению задачи, попробуйте представить себе результат. Если вы не определились, можно посмотреть варианты в интернете и выбрать что-то близкое именно вам, что-то изменить, убрать или дополнить. Назовем это созданием концепции. Ответьте себе на несколько вопросов:
  • Каким будет общий внешний вид?
  • Где будет стоять плита, холодильник?
  • Сколько и каких шкафчиков будет и где?
  • Из каких материалов они будут сделаны?

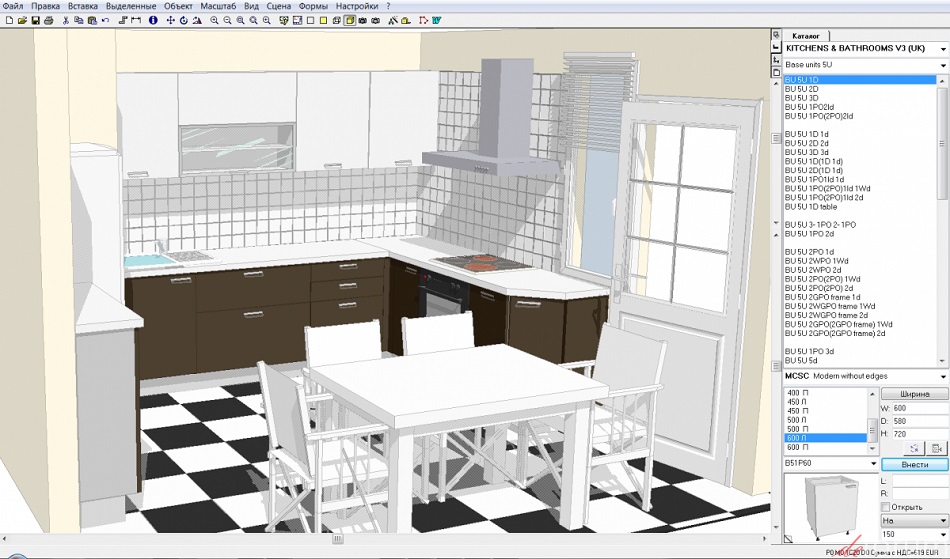

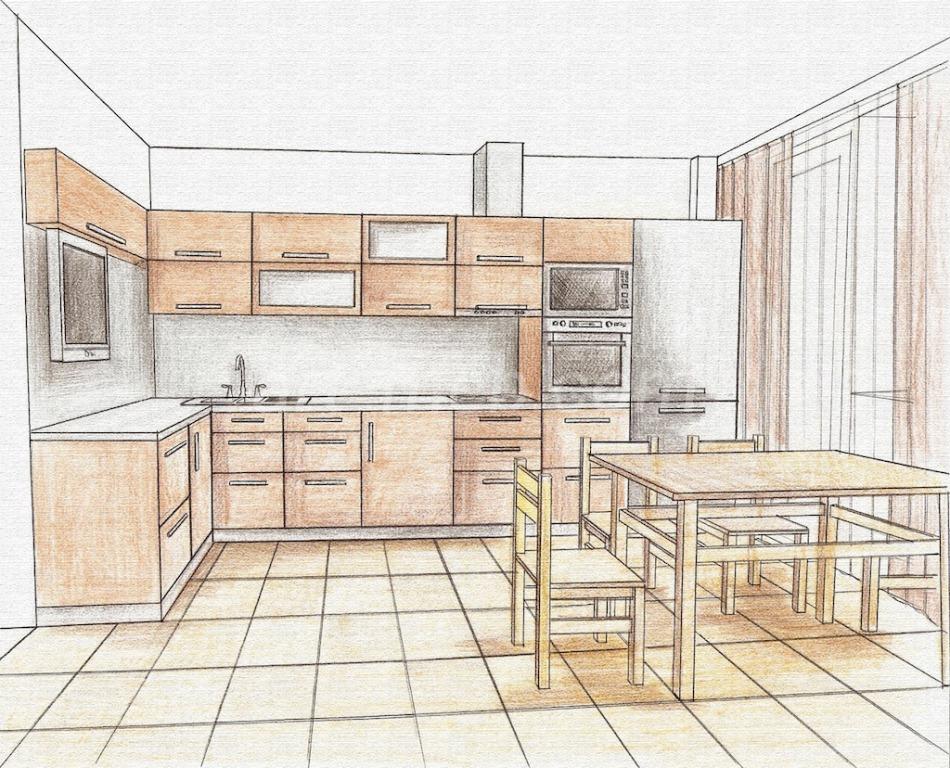

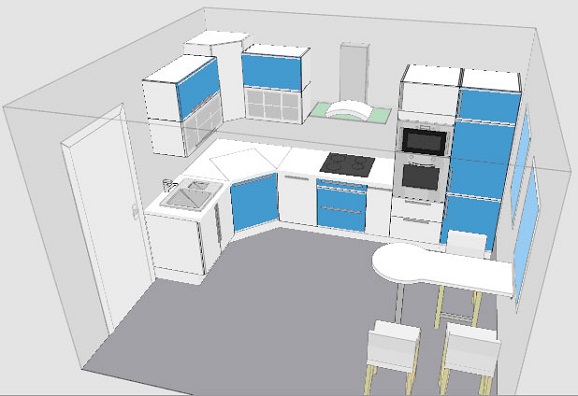

Следующий этап - отрисовка эскиза. Художественное дарование роли не играет, не обязательно делать рисунок идеальным. Если вы владеете одной из программ моделирования типа 3D Max или PRO 100, дело пойдет быстрее и представление о будущей кухне будет полным и четким.



Прежде, чем приступить к моделированию в компьютерной программе, потребуются данные замеров. Сделайте их тщательно, чтобы предусмотреть все возможные сюрпризы, например, неровности пола или стен.
Обязательные детали, которые нужно продумать на этом этапе проекта:
  • мойка с тумбой под ней;
  • тумбы или пространства по сторонам от раковины для бытовой техники: посудомоечной или стиральной машин, духового шкафа, стерилизатора;
  • подвесные ящики-секции (два или больше) для экономии пространства;
  • места для плиты и холодильника.



Несколько обязательных условий, которым просто поверьте, если в ваших планах пока нет места на изучение эргономики: для кухни любого размера столешница должна быть минимум 50 см, лучше — больше; угловая тумба под мойкой в идеале делается с углом 45 градусов.
На эскизе обязательно укажите места, куда вы установите газовую трубу и вытяжку.

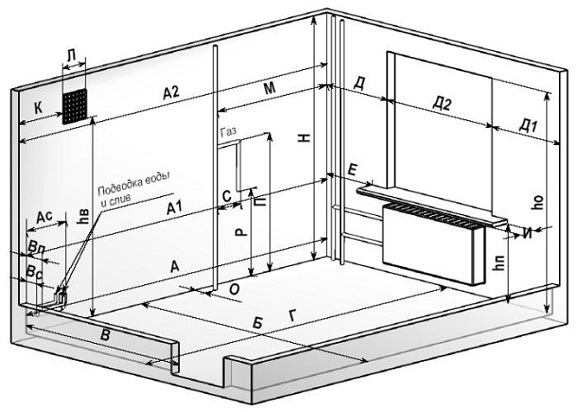

Как грамотно провести замеры кухни.

Разумеется, вы понимаете, что от того, насколько точно сделаны замеры, зависит успех всего предприятия. По ним вы изготовите макет и выберете размеры шкафов, и лучше сделать это один раз тщательно, чем подпиливать детали на этапе сборки.
Семь, не семь, но пару раз померить не поленитесь:
  • длину и высоту стен;
  • расстояния между стеной и окном, стеной и дверью.

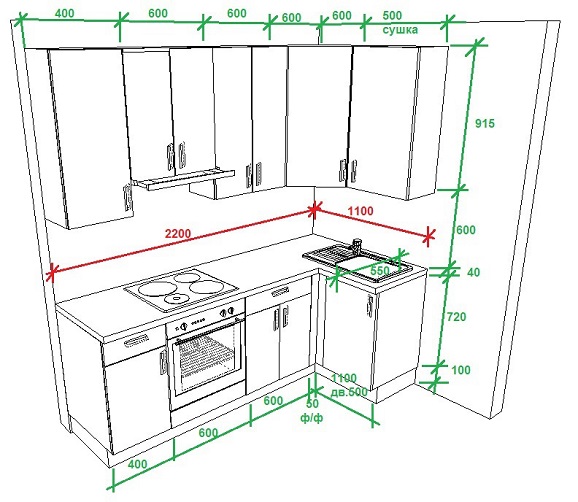

Вы можете выбрать удобные вам размеры шкафчиков, а мы приведем вам те, которые используются чаще всего:
  • ширина — от 30 до 80 см;
  • глубина — от 45 до 50 см;
  • высота — 85 см.

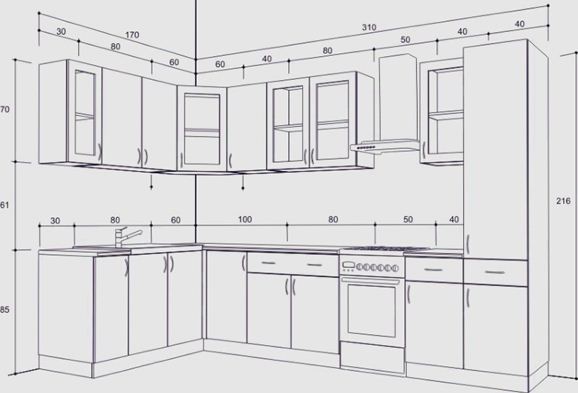

Если в школе вы уроки труда любили больше уроков рисования и черчения, предлагаем вам удобный лайфхак: в интернете найдите готовый план, рассчитанный на размеры вашей кухни, подсмотрите чертежи и раскрой. Прямо здесь мы предлагаем несколько вариантов, которые могут избавить вас от самостоятельного проектирования:
  • самый простой и популярный план-схема;

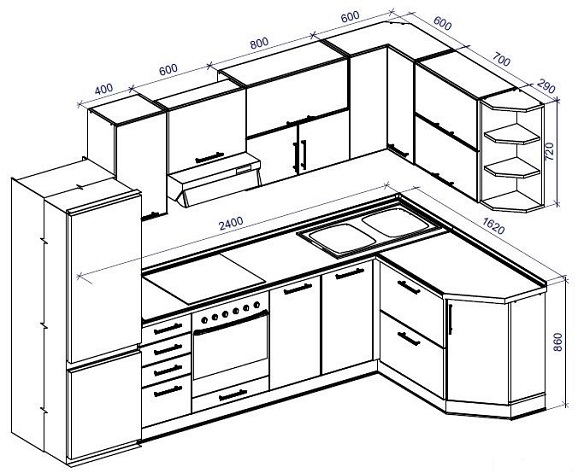

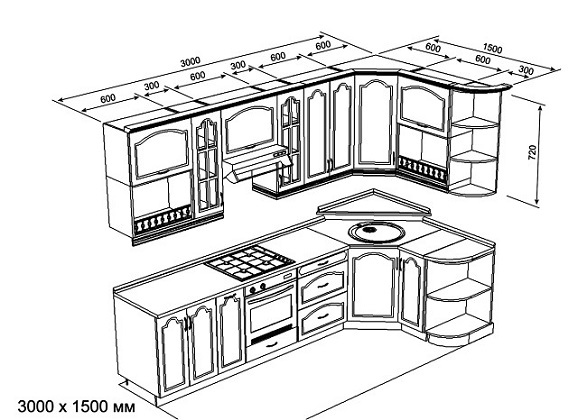

  • угловая кухня 3000х1500 мм;
  • план для маленьких кухонных комнат.

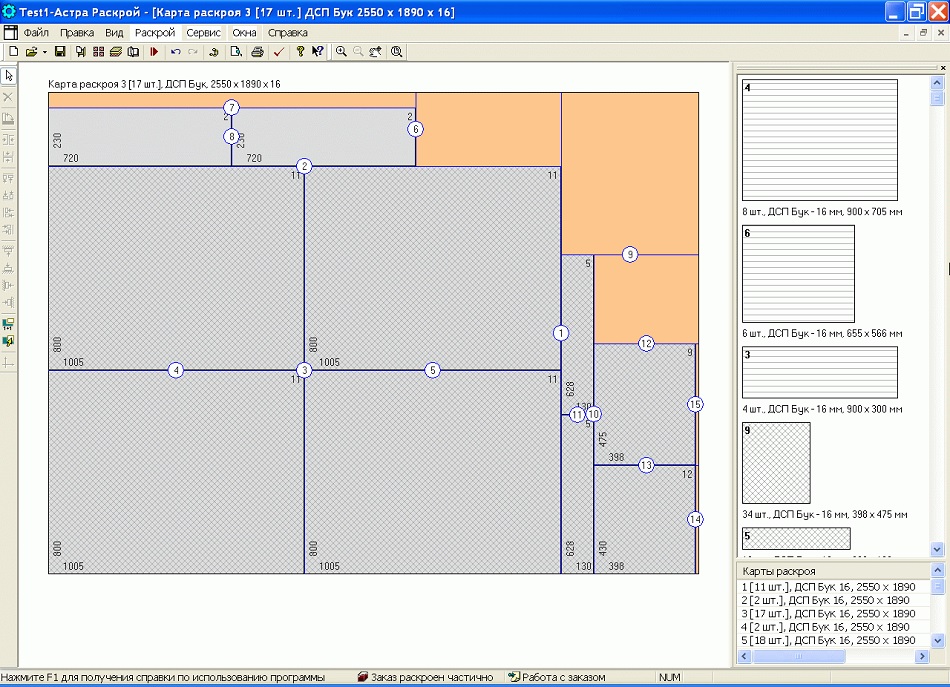

Карта раскроя материала.

На этом этапе нужно просчитать и записать, из какого количества деталей-элементов состоит ваш гарнитур, и каким должен быть их размер. И начертить раскладку деталей на листе или в компьютерной программе. Такая карта понадобится вам или мастеру при распиле ДСП.
Чтобы было понятно, о чем идет речь, ниже на рисунке можно посмотреть пример такой карты экономичного раскроя материала. Не упустите какой-нибудь из элементов, чтобы собрать кухню, вам нужны:
  • верх и низ каждого шкафчика;
  • боковые стенки шкафчиков;
  • задние стенки из более тонкого ДСП;
  • полки, кромки;
  • фасад;
  • кухонный фартук;
  • столешница.
